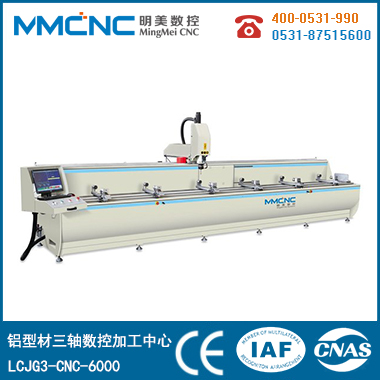

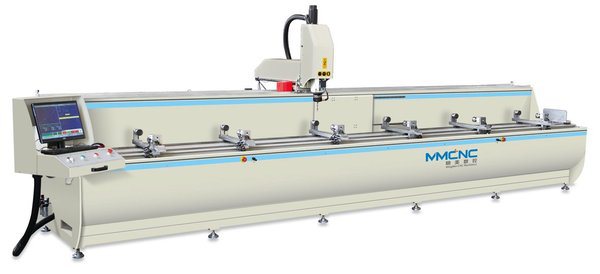

适用于工业铝合金型材、门窗、幕墙铝合金型材的圆孔、槽孔、锁孔、异形孔等以及铝型材的铣削、倒角、平面雕刻等工序的加工。
主轴采用意大利风冷电主轴，精度高，安全性好，可靠性高。
采用台湾新代CNC数控系统。配备专业CAD-CAM编程软件。自动转换加工G代码，操作简单，效率高，劳动强度低。
运动副全部采用进口导轨、滑块，X轴采用高精度斜齿轮、斜齿条传动，Y轴、Z轴采用高精度滚珠丝扛传动。传动平稳，有效提高整机精度。
内置刀库可容纳6把刀具，采用刀柄为ISO30标准，安全可靠。
采用手动泵供油系统，刀具采用系统控制喷雾冷却装置。
主要电器件、断路器、交流接触器均采用法国施耐德产品。
机床主要部件采用钢结构全部经过失效处理。
[主要参数]
|
电源 |
380V 50Hz |
|
总功率 |
12kw |
|
电主轴功率 |
S6 9kw, S1 7.5kw |
|
工作压力 |
0.5～0.8MPa |
|
最高转速 |
24000rpm |
|
X轴行程 |
6000mm |
|
Y轴行程 |
500mm |
|
Z轴行程 |
350mm |
|
X轴速度 |
50000mm/min |
|
Y轴、Z轴速度 |
15000mm/min |
|
外形尺寸 |
7100x1600x2200mm |
|
重量 |
约2360kg |
[元器件品牌]
|
名称 |
品牌 |
产地 |
|
自动断路器 |
施耐德 Schneider |
法国 |
|
交流接触器 |
施耐德 Schneider |
法国 |
|
按钮 |
施耐德 Schneider |
法国 |
|
电磁阀 |
斯泰瑞 |
浙江 |
|
直线导轨轴承副 |
上银 |
台湾 |
|
直线导轨 |
上银 |
台湾 |
|
数控系统 |
新代 |
台湾 |
|
触摸屏 |
新代 |
台湾 |
|
伺服电机 |
安川 |
日本 |
|
变频器 |
台达 |
台湾 |
|
气缸 |
华通 |
山东 |
|
气管 |
爱普克 |
台湾 |
|
电主轴 |
HSD |
意大利 |
